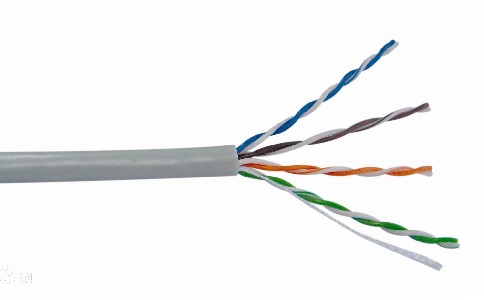

在物理結構上，屏蔽雙絞線比非屏蔽雙絞線多了全屏蔽層或線對屏蔽層，通過屏蔽的方式，減少了衰減和噪音，從而提供了更加潔凈的電子信號和更長的電纜長度，但是屏蔽雙絞線價格更加昂貴，重量更重并且不易安裝。Uh7拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

屏蔽雙絞線根據屏蔽方式的不同又分為兩類，即SFTP（Shielded Foil Twisted-Pair）和FTP（Foil Twisted-Pair）。Uh7拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

SFTP是指雙屏蔽雙絞線，而FTP則是采用整體屏蔽的屏蔽雙絞線。在自動化設備常用的雙絞電纜中，編碼器電纜一般采用SFTP，一般的柔性數據電纜則采用FTP。Uh7拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

需要注意的是，屏蔽只在整個電纜裝有屏蔽裝置，并且兩端正確接地的情況下才起作用。所以，要求整個系統全部是屏蔽器件，包括電纜、插座、跳線和配線架等，同時建筑物需要有良好的地線系統。Uh7拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

但是在實際施工時，很難全部接地。在正常良好接地情況下，屏蔽系統抵制外界耦合噪音的能力是非屏蔽系統的100-1000倍，即使在屏蔽層沒有接地或接地不良的情況下，屏蔽布線系統抵御能力仍然可為非屏蔽布線系統的10倍以上。Uh7拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

屏蔽雙絞線電纜的外層由鋁箔包裹，以減小輻射，但并不能完全消除輻射。屏蔽雙絞線價格相對較高，安裝時要比非屏蔽雙絞線電纜困難，必須配有支持屏蔽功能的特殊連結和施工工藝。Uh7拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

安裝屏蔽雙絞線時，屏蔽雙絞線的屏蔽層必須接地，在有大量的電磁干擾的物理地區屏蔽雙絞線提供一個即方便經濟、效益又好的解決方法。Uh7拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

但是在實際施工時，屏蔽電纜很難全部完美接地，從而使屏蔽層本身成為zui大的干擾源，導致性能甚至遠不如非屏蔽雙絞線。所以，除非有特殊需要，通常在綜合布線系統中只采用非屏蔽雙絞線。Uh7拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

屏蔽雙絞線與非屏蔽雙絞線的區別：Uh7拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

屏蔽雙絞線在雙絞線與外層絕緣封套之間有一個金屬層蔽層。屏蔽層可減少輻射，防止信息被竊聽，也可阻止外部電磁干擾的進入，使屏蔽雙絞線比同類的非屏蔽雙絞線具有更高的傳輸速率，這也是屏蔽雙絞線的主要特點。Uh7拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

非屏蔽雙絞線是一種數據傳輸線，由四對不同顏色的傳輸線所組成，廣泛用于以太網路和電話線中。非屏蔽雙絞線電纜zui早在1881年被用于貝爾發明的電話系統中。1900年美國的電話線網絡亦主要由UTP所組成，由電話公司所擁有。Uh7拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

• 問

  拖鏈電纜按耐彎曲次數命名合理嗎？

  答

  拖鏈電纜按耐彎曲次數命名不合理。同型號、同規格的同款拖鏈電纜，在雕刻機上可運行至少500萬次，在貼片機上可運行1億次，稱這款拖鏈電纜為500萬次拖鏈電纜，還是1億次拖鏈電纜呢？無論是按照哪種設備的電纜按耐彎曲次數命名，都是以偏概全，都會給其他設備中的拖鏈電纜耐彎曲次數產生誤導。
